Science Advances | 光/聲非侵入腦機接口實現自由活動神經血管耦合成像
神經血管耦合（Neurovascular Coupling,NVC）是大腦神經活動對局部血流、血氧動態調節的一種功能機制，也是腦機接口功能成像神經活動的核心目標。當神經元活躍時，其代謝需求增加，鄰近血管通過擴張和血氧調節進行快速響應，從而保障大腦神經活動能量供應。這一機制是維持大腦正常功能的基礎，也是非侵入腦機接口獲取大腦信息的關鍵。然而，傳統技術難以實現大腦神經元和腦血流在體同步高時空分辨監測，無法精準獲得神經元活動與附近血流、血氧動態信息的關聯；且大多數研究局限于頭部固定成像，無法真實反映自然行為狀態下的神經血管耦合功能。
近日，中國科學院深圳先進技術研究院醫學成像全國重點實驗室鄭海榮院士、劉成波研究員和鄭煒研究員團隊，開發了一款重量1.7克的頭戴式成像顯微鏡，實現了自由活動小鼠神經元活動與血氧代謝的同步高時空分辨成像，為大腦神經血管耦合機制探索和腦機接口技術開發提供了新思路。研究成果以"Simultaneous head-mounted imaging of neural and hemodynamic activities at high spatiotemporal resolution in freely behaving mice"為題發表于Science Advances期刊。該工作得到了中國科學院先導B專項（XDB0930000）以及醫學成像科學與技術系統全國重點實驗室資助，為先導B專項開展后續工作提供了關鍵技術。論文第一作者分別是陳寧波助理研究員、徐智強副研究員、宋政博士后和廖九零副研究員。合作團隊包括中國科學院深圳先進技術研究院朱英杰研究員團隊、香港理工大學賴溥祥教授團隊、香港大學Kenneth K. Y. Wong教授團隊。
研究團隊通過微型化設計實現了共聚焦熒光顯微鏡（CFM）和光聲顯微鏡（PAM）的高效整合與同步，構建了重量僅1.7克的雙模態成像探頭，可在自由活動小鼠實現高時空分辨率的神經血管同步成像。成像分辨率達到1.5微米，成像速度為0.78 Hz，視野范圍400微米×400微米。通過系統硬件與算法創新，實現了大腦血氧代謝成像，并同步記錄神經元鈣信號活動。
01?微型化雙模態成像技術
本研究核心技術之一是雙模態成像的輕量化集成。傳統光學顯微鏡受限于光學器件體積與信號采集復雜性，難以兼顧高分辨率與動物行為自由度，無法實現神經血管同步成像。研究團隊通過創新設計實現了技術突破。
多模態融合
CFM追蹤神經元鈣信號活動，PAM無標記檢測血氧飽和度（sO?）、總血紅蛋白（HbT）、含氧/脫氧血紅蛋白（HbO/HbR）含量及血管直徑的多參量變化。
輕量化設計
采用高靈敏微型壓電超聲換能器（0.4 mm×0.5 mm）替代傳統大尺寸聲學傳感器；搭載雙軸微型MEMS振鏡實現成像掃描；配合定制化微型物鏡等光學元件，突破CFM/PAM雙模態融合成像的物理約束。通過單根光纖同時傳輸三種激光波長（488/558/570nm）并收集熒光信號，保證了系統輕量化集成。
抗干擾優化
通過拉曼光纖技術實現PAM激發光譜與CFM發射光譜分離，避免了兩種模態同時成像的交叉干擾；采用具有聚酰亞胺涂層的光纖，抑制了光纖自發熒光干擾；對光纖進行末端角度拋光與增透鍍膜處理，進一步抑制背景噪聲。
02?多種應用場景驗證技術性能
基于頭戴式顯微鏡，成功開展了小鼠自由活動下的腦功能和腦疾病成像實驗，展示了該技術在神經血管耦合成像研究中的潛力。
全局缺氧挑戰下的神經血管響應
通過降低小鼠吸入氧氣濃度模擬缺氧環境，發現小鼠神經元在缺氧刺激下呈現異質性響應：部分神經元胞體鈣信號顯著增強（△F/F增強97%），另一些則被抑制（△F/F降低49%）。血管同步成像結果顯示，缺氧導致整體血管sO?下降36%，大部分血管出現直徑擴張（最高可達37%）。通過進一步分析神經元鈣動態與sO?變化之間的相關性，揭示了神經元群體不同的氧依賴性特征，實現了不同神經元類別的分類。
局部軀體感覺刺激下的神經血管調控
在自由活動小鼠四肢施加快速電流刺激，可發現對應的軀體感覺皮層神經元被顯著激活，鈣信號峰值最高達到基線的202%，同時皮層小動脈血氧上升22%（小靜脈僅6.7%）。高分辨率光聲成像結果顯示，在電刺激時小動脈出現顯著舒張，體現了小動脈對維持腦區氧儲備的主動調控；而小靜脈擴張變化相對微弱，更多反映的是上游血流變化的被動結果。通過神經-血管鄰接矩陣關聯性分析，發現小動脈與神經元活動表現出更強的相關性。
癲癇發作的神經血管耦合特征
在癲癇急性發作實驗中，研究人員利用戊四唑（PTZ）誘導小鼠癲癇模型，觀察到癲癇爆發前低強度高頻神經放電導致的血氧消耗（sO?下降9.88%）與部分血管異常擴張（直徑增加36%）。這種先于癲癇猝發放電的氧消耗和血管擴張，可為癲癇干預治療提供潛在的時間窗口。
03?未來展望
該項研究首次實現了對自由活動小鼠大腦神經元活動與血液動力學的同步高時空分辨成像，為解析神經血管耦合機制和開發新一代腦機接口技術提供了新思路。
未來研究可以在成像技術和腦機接口應用兩個層面繼續推進。在成像技術方面，將繼續優化頭戴式顯微鏡的性能，進一步擴大成像視場，提高成像景深和速度，并探索融合多光子熒光顯微成像等其它模態，以滿足更廣泛的研究需求。在腦機接口應用方面，可探索頭戴成像技術應用于靈長類動物腦功能信息非侵入讀取，利用神經血管耦合機制精準解析大腦功能活動，為阿爾茨海默病、卒中等腦疾病開發新的治療策略和干預措施提供科學依據。

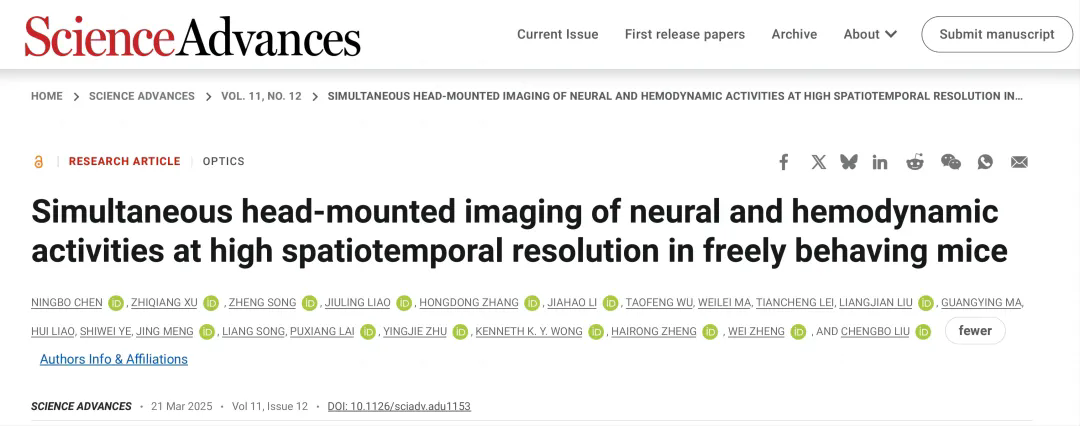

文章上線截圖

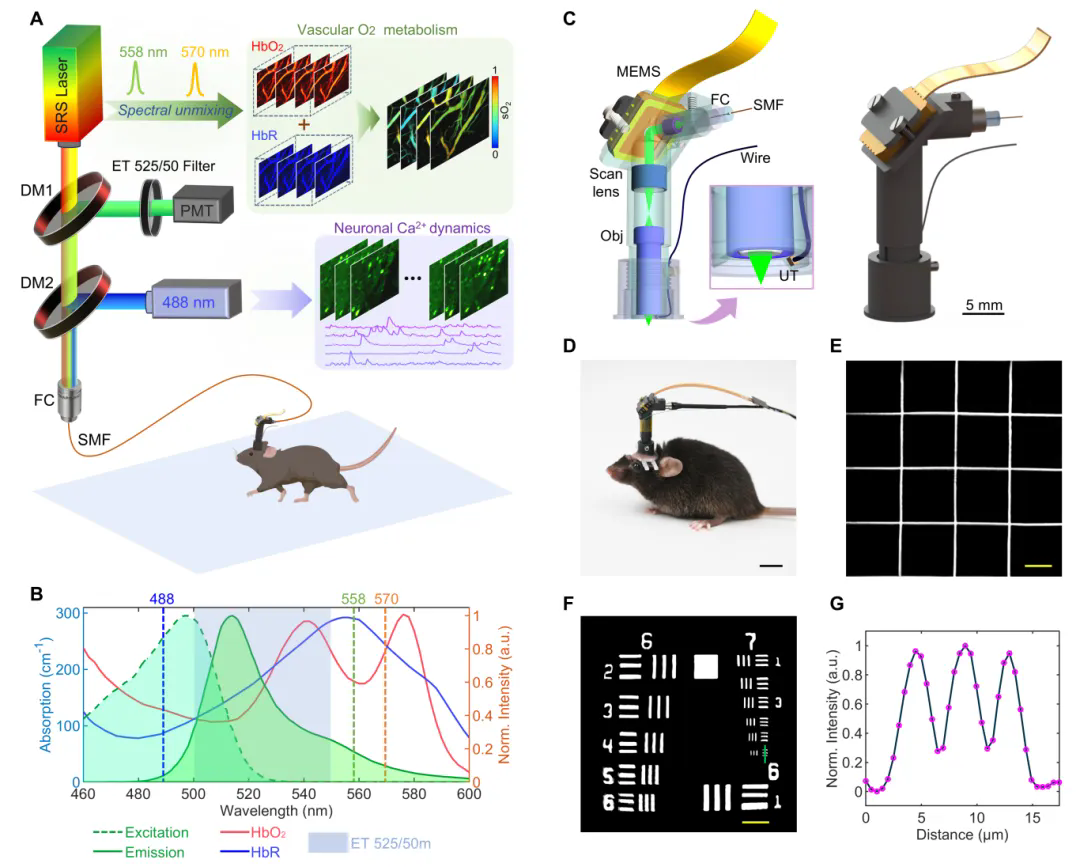

（A）頭戴式光聲/熒光雙模態成像平臺；（B）雙模態激發與發射光譜；（C）微型化成像探頭設計；（D）小鼠頭戴式自由活動；（E）成像視場標定，標尺：50 μm；（F-G）分辨率標定，標尺：40 μm。

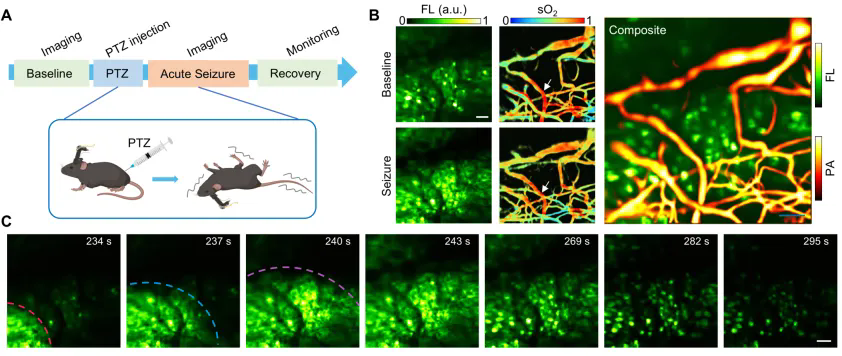

（A）小鼠癲癇模型誘導；（B）小鼠正常活動與癲癇發作時的神經元鈣活動信號和血氧飽和度（左），以及代表性雙模態融合圖（右）；（C）癲癇波傳輸過程記錄。標尺：50 μm。
